Watec- Analog

Laufwerk 6

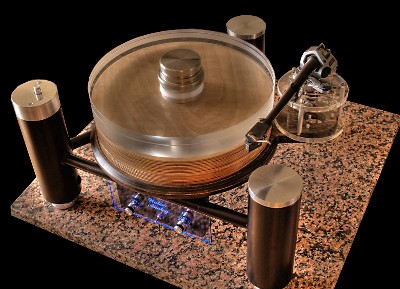

Laufwerk 6 Laufwerk6 - Klick zum Vergrößern
Laufwerk 6 versch.Basen - Klick zum Vergrößern
Laufwerk 5 mit Antriebseinheit 2 - Klick zum Vergrößern
Laufwerk 5 mit Antriebseinheit 2 - Klick zum Vergrößern
Bei diesem Laufwerk ist die Basis zweiteilig aufgebaut. Sie besteht aus einer Grundplatte und einer Dämpfungskammer. Beide Lagen sind aus Birken - Multiplex, wobei die Grundplatte schwarz gewachst ist. Die Kammer ist äußerst aufwändig ausgefräst und mit Quarzsand gefüllt. Die gesamte Basis hat eine Dicke von 70 mm. Sie ist auf einen 9" Tonarm ausgelegt. Bei Verwendung eines 12" Arms wird eine veränderte Tonarmbasis benötigt, die bei Bedarf angefertigt wird.
Der Plattenteller ist der gleiche wie z.B. bei Laufwerk 5.
Die Basis ist über drei Kegel von der restlichen Konstruktion entkoppelt.
Der Antrieb findet hier in einem der drei Rohre der Grundträgerkonstruktion seinen Platz und ist wie immer schwimmend gelagert.
Die Bedienelemente befinden sich hinter einer beleuchteten Acrylplatte.
Bei dem Material der Tonarmbasis und dem der Abschluss- Stopfen der Grundkonstruktion kann zwischen Aluminium, Multiplex oder Acryl gewählt werden.
Das auf den Fotos abgebildete Laufwerk ist mit einem 9" SME 309 Tonarm ausgestattet.
In der Regel bestücke ich das Laufwerk in der Grundversion mit einem Rega RB 251.
Es kann natürlich auch ein Watec - Analog Acryl - Tonarm montiert werden..
Bei diesem Arm handelt es sich um eine Einpunktvariante. Er wird an anderer Stelle ausführlich beschrieben und ist selbstverständlich auch einzeln erhältlich.
Auf Wunsch sind auch andere Tonarmkombinationen möglich, z.B. Rega RB 301 oder weitere SME - Varianten.
Das invertierende Tellerlager besteht aus Aluminium, wobei auf einer Hartmetallachse eine Keramikkugel ruht, die wiederum gegen einen Hartmetall - Lagerspiegel läuft. Die Laufbuchse ist aus Messing.
Das Laufwerk ist über drei Füße höhenverstellbar, wobei zwischen normal flachen Füßen oder Kegeln gewählt werden kann. Die Grundkonstruktion kann zusätzlich mit Sand oder ähnlichem Material zu Massen - Erhöhung befüllt werden.

Das LW hat, inkl. Plattenpuck, eine Höhe von ca. 320 mm, eine Breite von 500 mm und eine Tiefe von 470 mm.
