Laufwerk 3 mit Antriebseinheit 1 - Klick zum Vergrößern Laufwerk 3 mit Antriebseinheit 1 - Klick zum Vergrößern Laufwerk 3 mit Antriebseinheit 2 - Klick zum Vergrößern Laufwerk 3 mit Antriebseinheit 2 - Klick zum Vergrößern
Für die Basis dieses Masselaufwerkes verwende ich 72 mm dickes Birken - Multiplex, in die eine Dämpfungskammer eingearbeitet ist. Die Kammer ist mit Quarzsand befüllt.

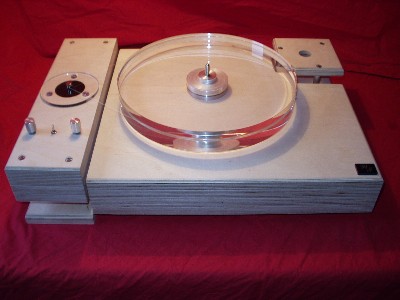

Der Plattenteller besteht aus 40 mm Acryl, CNC - gefräst und poliert gedreht oder aus 40 mm dickem, gedrechseltem Birken- Multiplex.
Als Antrieb verwende ich einen kollektorlosen, PLL geregelten Gleichstrommotor, der schwimmend aufgehängt wird. Er findet seinen Platz in einem Gehäuse aus Multiplex. Die Antriebseinheit hat, abgesehen vom Antriebsstring, keinerlei Verbindung mit der Basis. Selbstverständlich beherbergt diese auch die Regel- Potis und den Drehzahlumschalter. Den oberen Abschluss bildet eine 5 mm dicke Acrylplatte.

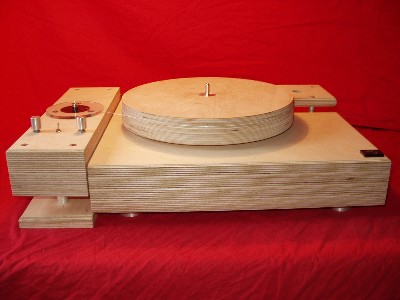

Das auf den Fotos zu sehende Laufwerk befindet sich im Rohzustand, ist aber bereits feingeschliffen. Es kann mit Hartwachs, klar oder farbig ( zum Beispiel in Ebenholz ), gewachst werden und wird anschließend poliert.

Das invertierende Tellerlager besteht aus Aluminium, wobei auf einer Hartmetallachse eine Kugel ruht, die wiederum gegen einen Hartmetall- Lagerspiegel läuft. Die Laufbuchse ist aus Messing.

Die Tonarmbasis ist ebenfalls aus Multiplex gefertigt. Sie wird auf der Grundplatte in einem Langloch verschoben, sodass alle möglichen Tonarmkombinationen möglich sind. Zudem ist sie in der Höhe, durch Zugabe von Unterlegscheiben, einstellbar.
Das Laufwerk ruht auf drei höhenverstellbaren Füßen.

Maße über Alles: 545/ 380/ 145 (B/ T/ H), Gewicht ca.25 kg
