Laufwerk 3

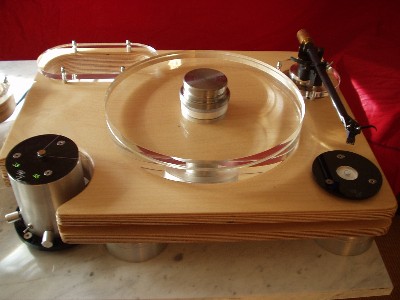

Laufwerk 3 Laufwerk 3 mit Antriebseinheit 1 - Klick zum Vergrößern
Laufwerk 3 mit Antriebseinheit 1 - Klick zum Vergrößern
Laufwerk 3 mit Antriebseinheit 2 - Klick zum Vergrößern
Laufwerk 3 mit Antriebseinheit 2 - Klick zum Vergrößern
Die Basis dieses Laufwerkes ist, wie bei Laufwerk 1, dreiteilig aufgebaut. Sie besteht aus einer Grundplatte, einer Deckplatte und einer Dämpfungskammer. Die Kammer ist mit Quarzsand gefüllt. Die gesamte Basis hat eine Dicke von 54mm. Sie kann zwei Tonarme aufnehmen. Entweder zwei 9"- Arme oder einen 9"- und einen 12"- Arm.
Der Plattenteller ist aus 40 mm Acryl, gefräst und poliert gedreht, gefertigt.
Als Antrieb verwende ich den gleichen Motor wie bei den anderen Laufwerken. Er findet auch hier seinen Platz in einem, aus dem Vollen gedrehten, Aluminiumgehäuse. Selbstverständlich beherbergt diese auch die Regel - Potis und den Drehzahlumschalter. Im Vergleich zu Laufwerk 1 bildet bei dieser Antriebseinheit eine 5 mm dicke, schwarze und gravierte Acrylplatte den oberen Abschluss, wobei die Anzeigen der Drehzahl beleuchtet sind. Den unteren Abschluss bildet eine 10 mm dicke, schwarze Acrylplatte mit drei Madenschrauben zur Höheneinstellung. Die Einheit ist auch einzeln als Zubehör erhältlich.
Als Tonarm verwende ich einen Rega RB 250, sowohl im Original als auch von mir modifiziert. Der auf den Fotos zu sehende Tonarm ist ein modifizierter RB 250. Auf Wunsch sind auch andere Tonarmkombinationen möglich, z.B. Rega RB 300 oder SME- Varianten.
Das invertierende Tellerlager besteht aus poliertem Aluminium, wobei auf einer Hartmetallachse eine Kugel ruht, die wiederum gegen einen Hartmetall - Lagerspiegel läuft. Die Laufbuchse ist aus Messing.
Das Laufwerk ruht auf drei hydraulischen Füßen (HYDRO) die aus vollem Aluminium gedreht sind.

Maße über Alles: 560/ 440/ 190 (B/ T/ H), Gewicht ca.18 kg
