Laufwerk 1
|
Bei diesem Laufwerk besteht die Basis aus 36 mm starkem Multiplex, in Sandwichart verleimt und mit Quarzsand gefüllt.
Der Plattenteller ist aus 40 mm Acryl, gefräst und poliert gedreht, gefertigt.
Als Antrieb wird ein kollektorloser, PLL geregelter Gleichstrommotor verwendet, der in
einer separaten Motordose seinen Platz findet. Die Antriebseinheit ist aus vollem
Aluminium gedreht und beherbergt den schwimmend aufgehängten Motor,
sowie einen Drehzahlumschalter und zwei Regelpotis für die jeweiligen Geschwindigkeiten 33 1/3 und
45 1/min.

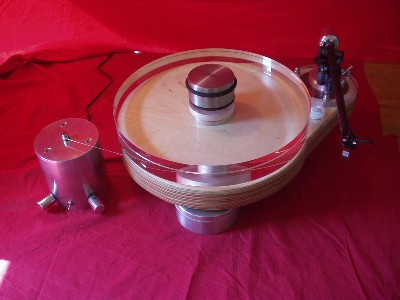

Als Tonarm verwende ich einen Rega RB 250, sowohl im Original oder von mir modifiziert. Der auf dem Foto montierte Tonarm, ist ein Transrotor 2.6 welcher in der Höhe verstellbar ist.
Auf Wunsch sind auch andere Tonarmkombinationen möglich, z.B. Rega RB 300 oder SME- Varianten.
Das invertierende Tellerlager besteht aus poliertem Aluminium, wobei auf einer
Hartmetallachse eine Kugel ruht, die wiederum gegen einen Hartmetall - Lagerspiegel läuft.
Die Laufbuchse ist aus Messing. Das Laufwerk ruht auf drei hydraulischen Füßen
(HYDRO) die aus vollem Aluminium gedreht sind.
Maße über Alles: 480/ 380/ 180 (B/ T/ H), Gewicht ca.15 kg
